目前应用CREO(Pro/E)软件进行电缆设计工作,存在无法根据模型信息快速进行智能布线的问题。

例如无法快速创建电缆主通道,无法根据主通道自动规划电缆路径,无法在满足需求的情况下进行快速智能布线等问题。总体而言,CREO(Pro/E)缺乏适用于电缆智能布局的专业模块,而且存在自动化水平偏低的问题,影响三维设计效率和质量开发。

针对上述存在问题,毕普软件对电缆智能布局软件进行了二次开发,实现基于CREO(Pro/E)平台电缆自动设计功能,此功能满足电缆网自顶向下的设计方式,可实现电缆网设计的顶层规划功能,以提高电缆自动化设计水平。
自定内容

1)电缆主通道快速设计

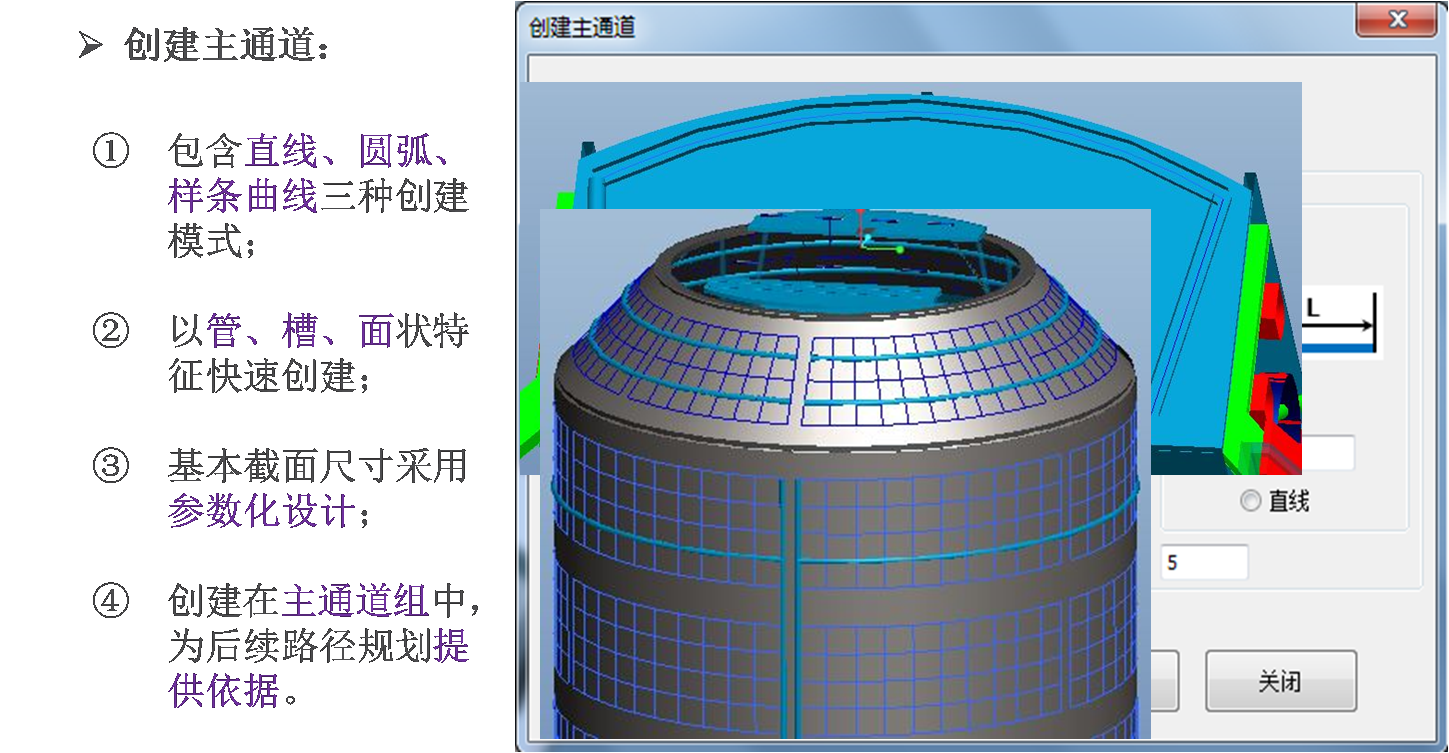

主通道沿结构平面、柱面、锥面、球面布局,以面或管状特征快速创建电缆主通道,其基本截面尺寸采用参数化设计,可根据需求进行设置。同时,可通过关键点的增加、删除等操作实现快速修改。主通道特征位于单独装配体模型中,为后续路径自动规划设计提供依据。

2)电缆路径自动规划

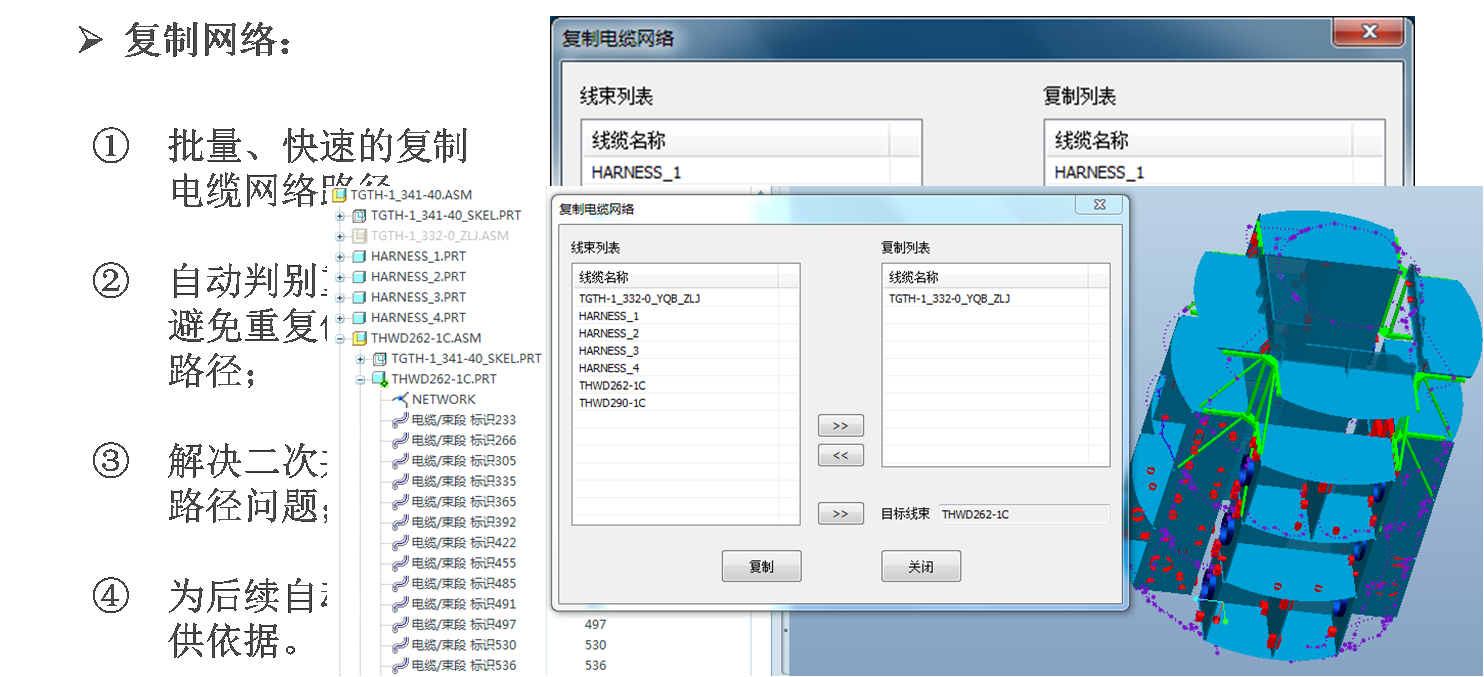

电缆路径可根据孔点、主通道曲线、同类模型等信息快速生成。其中孔点信息可通过模型提取、EXCEL导入、数据库导入三种形式来获取,同时可对其进行批量修改。电缆路径以线、面或管状特征快速创建,可实现基于多段离散电缆路径的组合路径快速生成。此模块可实现不同类型的电缆路径的分别设计和管理,为后续电缆支座自动布局和电缆自动布线提供依据。

3)电缆自动布线

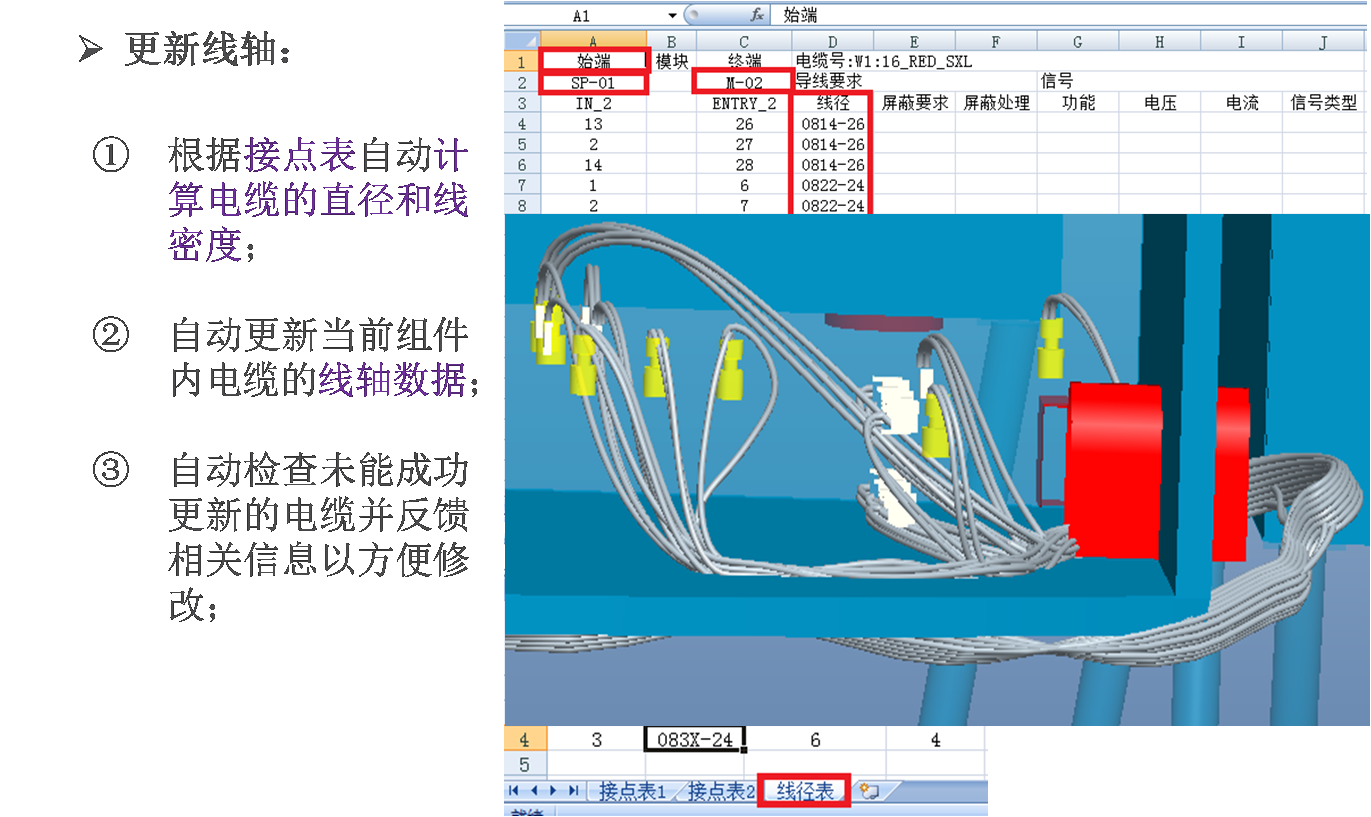

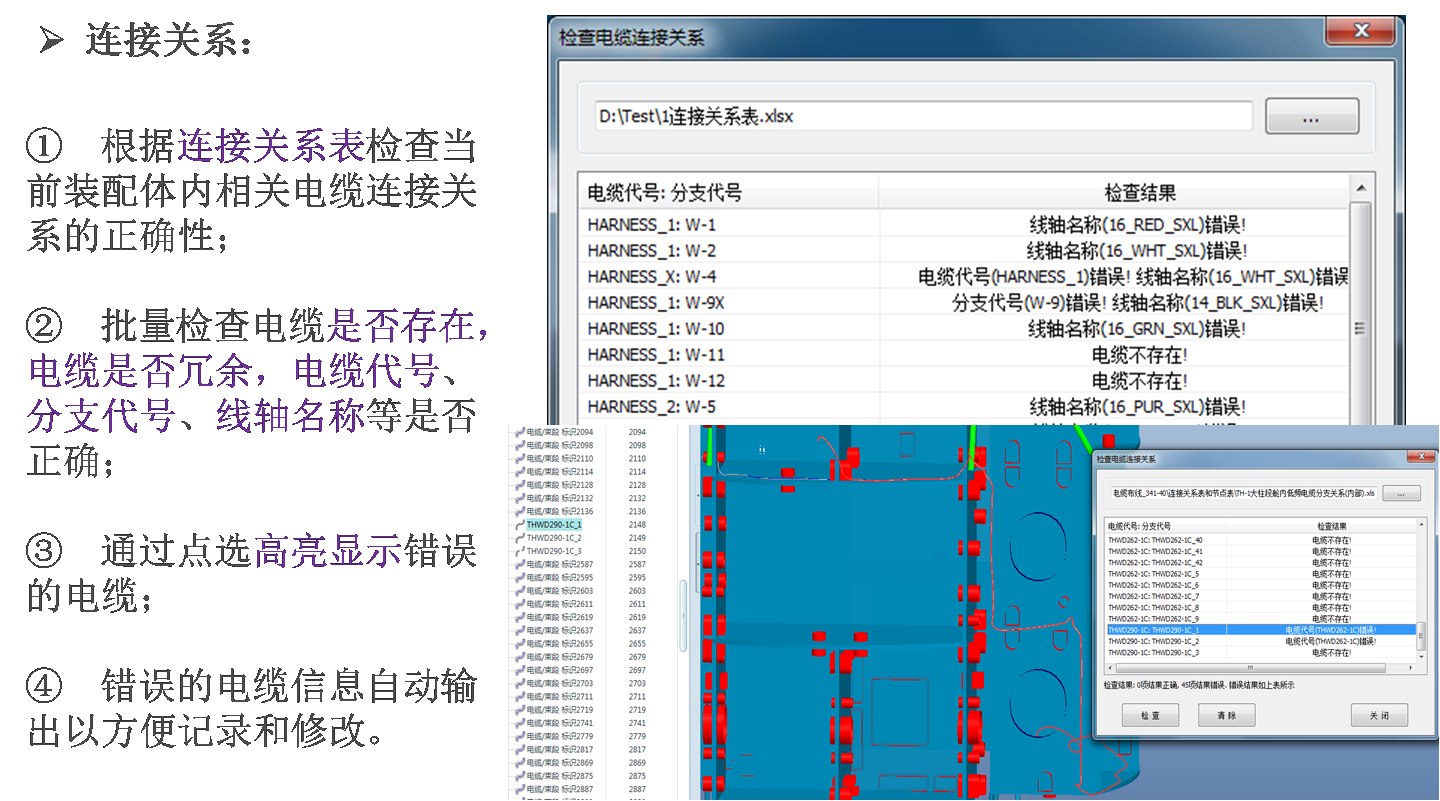

通过EXCEL或数据库自动导入电缆连接关系,完成电连接器的自动指定,并根据电缆路径,采用全自动、半自动两种方式,进行快速智能布线。布线过程中,借助最短路径算法,综合考虑容量、干涉、封闭环、转弯半径因素快速生成电缆。电缆线轴的直径、线密度等属性可按照一定原则进行批量替换。布线完成后,可通过检查功能进行容量检查、干涉检查、电缆类型检查、影响域分析、转弯半径检查、卡子间距检查、封闭环检查、完整性检查、连接关系正确性检查等保证布线的正确性。

4)总线特殊功能

通过EXCEL或数据库自动导入电缆连接关系(格式与普通布线不同),完成电连接器的自动装配与指定。可根据电缆路径,进行总线主路、总线支路的快速自动布线。布线过程中,有电缆路径参照时借助最短路径算法生成电缆,无电缆路径参照时则借助就近路径算法生成电缆。

5)电缆支座自动装配

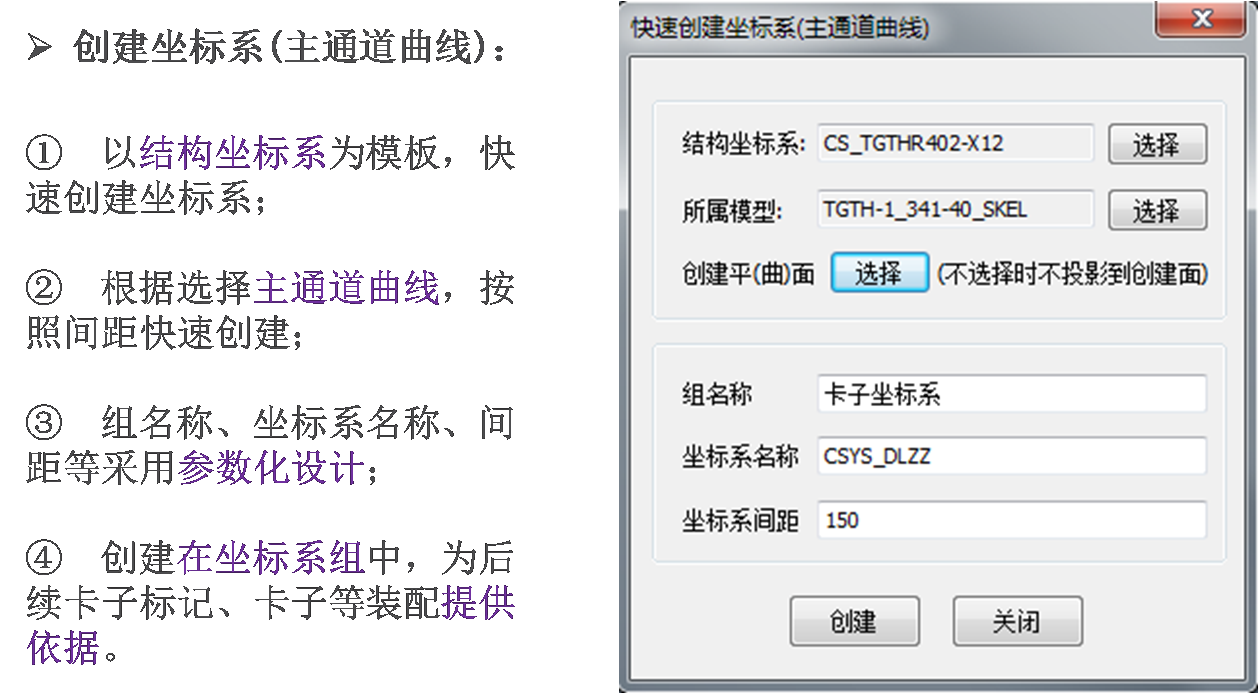

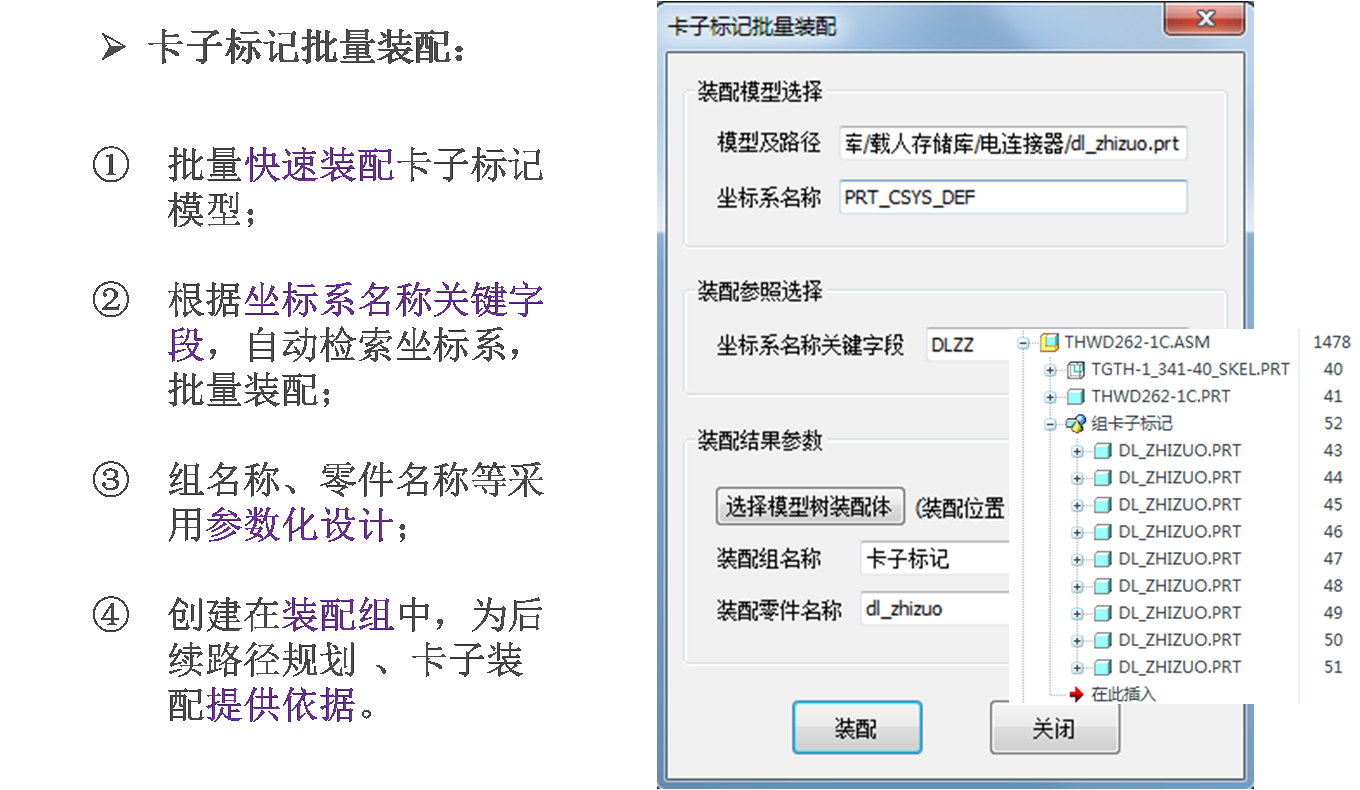

实现电缆支座自动装配,其中布线前的批量装配为电缆立体支架标记(布线前)的批量装配功能;布线后的批量装配为用电缆支座模型快速替换所需标记功能;布局完成后可按照需求进行快速调整,包括增加、删除支座模型以及平移、旋转支座模型坐标系等。其中可进行卡子同轴装配检查功能,即同类卡子同一安装板正反面优先考虑同轴装配,无法满足时应偏离10mm以上的判断。

6)电缆BOM表统计

生成电缆配套表、电连接器配套表、电缆支座配套表等,配套表的格式由用户指定。选择需要输出的表格类型,输入待导出表格的路径和文件名,系统自动统计相关模型、数量信息,生成配套表。
